Schmidt&Bender 1.5-8x26 PM II ShortDot
Beschreibung

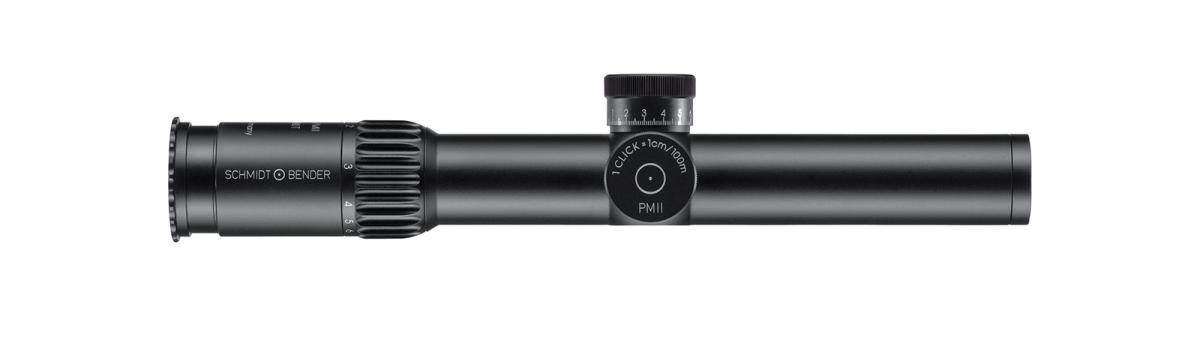

Schmidt&Bender 1.5-8x26 PM II ShortDot
Das 1.5-8x26 PM II ShortDot ist das erste Zielfernrohr der ShortDot Linie mit einem 34 mm Mittelrohr. Ganz bewusst wurde diese Konfiguration gewählt, um auch bei 8-facher Vergrößerung noch einen guten Verstellbereich von Höhe und Seite zu ermöglichen. Der bewährte FlashDot befindet sich in der ersten Bildebene im Zentrum des taktischen Absehens und kann sowohl für den Einsatz mit einem Nachtsichtgerät als auch für das Ziel im hellen Tageslicht eingestellt werden. Das Zielfernrohr ist außer in RAL 8000 auch in den Farben Schwarz und Pantone 7504 M verfügbar.
Abmaße
Einheit
A
B
C
D
G
H
I
J
K
L
mm
inch
97,31
3,84
62,49
2,46
31,57
1,24
124,54
4,90
34,00
1,34
21,80
0,86
21,80
0,86
23,50
0,93
45,60
1,80
316,00
12,44
Absehen
P3L(1.BE)
Technische Daten
Gewicht (g)
646
Länge (mm)
316
Mittelrohrdurchmesser (mm)
34
Vergrößerung
1.5-8
Objektivdurchmesser (mm)
26
Sehfeld (m)
23.9-4.6
Austrittspupille (mm)
12.0 - 3.3
Augenabstand (mm)
90
Dämmerungszahl
6.2 - 14.4
Transmission
90
Bildebene
1
Dioptrienverstellung
-3 bis +2
Verstellung
ST / ST
Verstellwert / Klick
1cm
Verstellung Höhe (Turm)
130 cm/100m
Verstellung Seite (Turm)
± 60 cm /100m
Parallaxeausgleich
100 m fix
Beleuchtung
ja, 11 Stufen
Wasserdicht mbar
300 (3m)
Temperaturbereich Minus bis Plus
Lagerung
-55 bis 70
Einsatz
-25 bis 50
Türme Typ
ST
ST
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
P3L (1. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Schmidt&Bender 1.5-8x26 PM II ShortDot
Das 1.5-8x26 PM II ShortDot ist das erste Zielfernrohr der ShortDot Linie mit einem 34 mm Mittelrohr. Ganz bewusst wurde diese Konfiguration gewählt, um auch bei 8-facher Vergrößerung noch einen guten Verstellbereich von Höhe und Seite zu ermöglichen. Der bewährte FlashDot befindet sich in der ersten Bildebene im Zentrum des taktischen Absehens und kann sowohl für den Einsatz mit einem Nachtsichtgerät als auch für das Ziel im hellen Tageslicht eingestellt werden. Das Zielfernrohr ist außer in RAL 8000 auch in den Farben Schwarz und Pantone 7504 M verfügbar.
Das 1.5-8x26 PM II ShortDot ist das erste Zielfernrohr der ShortDot Linie mit einem 34 mm Mittelrohr. Ganz bewusst wurde diese Konfiguration gewählt, um auch bei 8-facher Vergrößerung noch einen guten Verstellbereich von Höhe und Seite zu ermöglichen. Der bewährte FlashDot befindet sich in der ersten Bildebene im Zentrum des taktischen Absehens und kann sowohl für den Einsatz mit einem Nachtsichtgerät als auch für das Ziel im hellen Tageslicht eingestellt werden. Das Zielfernrohr ist außer in RAL 8000 auch in den Farben Schwarz und Pantone 7504 M verfügbar.
| Einheit | A | B | C | D | G | H | I | J | K | L |
| mm inch |
97,31 3,84 |
62,49 2,46 |
31,57 1,24 |
124,54 4,90 |
34,00 1,34 |
21,80 0,86 |
21,80 0,86 |
23,50 0,93 |
45,60 1,80 |
316,00 12,44 |
Absehen
P3L(1.BE)
Technische Daten
Gewicht (g)
646
Länge (mm)
316
Mittelrohrdurchmesser (mm)
34
Vergrößerung
1.5-8
Objektivdurchmesser (mm)
26
Sehfeld (m)
23.9-4.6
Austrittspupille (mm)
12.0 - 3.3
Augenabstand (mm)
90
Dämmerungszahl
6.2 - 14.4
Transmission
90
Bildebene
1
Dioptrienverstellung
-3 bis +2
Verstellung
ST / ST
Verstellwert / Klick
1cm
Verstellung Höhe (Turm)
130 cm/100m
Verstellung Seite (Turm)
± 60 cm /100m
Parallaxeausgleich
100 m fix
Beleuchtung
ja, 11 Stufen
Wasserdicht mbar
300 (3m)
Temperaturbereich Minus bis Plus
Lagerung
-55 bis 70
Einsatz
-25 bis 50
Türme Typ
ST
ST
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
P3L (1. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
P3L(1.BE)
| Gewicht (g) | 646 |
| Länge (mm) | 316 |
| Mittelrohrdurchmesser (mm) | 34 |
| Vergrößerung | 1.5-8 |
| Objektivdurchmesser (mm) | 26 |
| Sehfeld (m) | 23.9-4.6 |
| Austrittspupille (mm) | 12.0 - 3.3 |
| Augenabstand (mm) | 90 |
| Dämmerungszahl | 6.2 - 14.4 |
| Transmission | 90 |
| Bildebene | 1 |
| Dioptrienverstellung | -3 bis +2 |
| Verstellung | ST / ST |
| Verstellwert / Klick | 1cm |
| Verstellung Höhe (Turm) | 130 cm/100m |
| Verstellung Seite (Turm) | ± 60 cm /100m |
| Parallaxeausgleich | 100 m fix |
| Beleuchtung | ja, 11 Stufen |
| Wasserdicht mbar | 300 (3m) |
| Temperaturbereich Minus bis Plus | |
| Lagerung | -55 bis 70 |
| Einsatz | -25 bis 50 |
| Türme Typ | ST |
| ST | |
| cw/ccw | |
| Farben | Schwarz, RAL 8000 |
| Absehen | P3L (1. BE) |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
