Schmidt&Bender 1-8x24 PM II ShortDot CC
Beschreibung

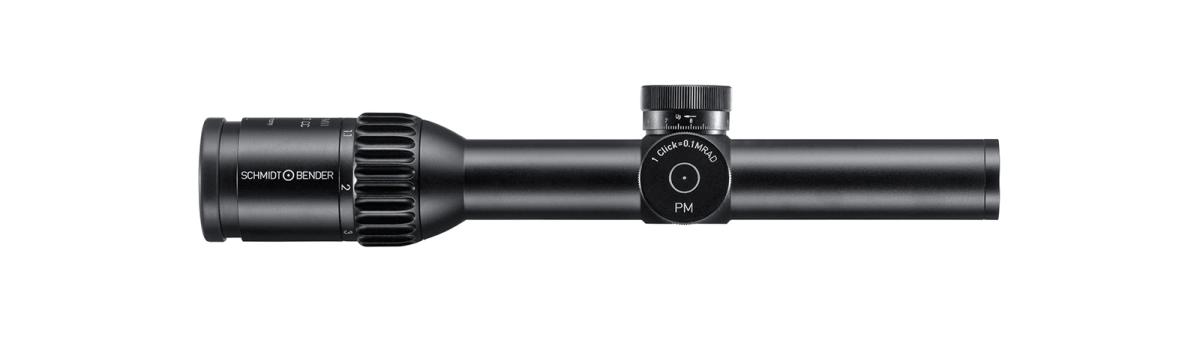

Schmidt&Bender 1-8x24 PM II ShortDot CC
Das 1-8x24 ShortDot CC ist ein besonderes Highlight, da es mit dem patentierten CC-Modus (Close Combat) ein echtes Reflexvisier in einem Zielfernrohr integriert. Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. Der helle Rotpunkt in der zweiten Bildebene dient dann als wesentliche Zielmarke, während auf den größeren Vergrößerungen das feine CQB2-Absehen für die taktische und sportliche Anwendung zur Verfügung steht. Da das Zielfernrohr in erster Linie auf Halbautomaten zum Einsatz kommt, ist es kurz und leicht. Zudem sind die Verstelltürme für Höhe und Seite durch eine Arretierfunktion gegen unbeabsichtigtes Verstellen beim Transport gesichert.
Abmaße
Einheit
A
B
C
D
G
H
I
J
K
L
mm
inch
96,90
3,82
63,64
2,51
34,30
1,35
98,61
3,86
30,00
1,18
19,15
0,75
19,15
0,75
16,34
0,66
46,10
1,82
293,00
11,54
Technische Daten
Gewicht (g)
631
Länge (mm)
293
Mittelrohrdurchmesser (mm)
30
Vergrößerung
1-8x
Objektivdurchmesser (mm)
24
Sehfeld (m)
35.3 - 4.9
Austrittspupille (mm)
9.6 - 3.0
Augenabstand (mm)
90
Dämmerungszahl
4.9 - 13.9
Transmission
90
Bildebene
2
Dioptrienverstellung
-3 bis +2
Verstellung
ST LT / ST LT
Verstellwert / Klick
1cm
Verstellung Höhe (Turm)
102 cm/100m
Verstellung Seite (Turm)
± 51 cm /100m
Parallaxeausgleich
nein
Beleuchtung
ja, 11 Stufen
Wasserdicht mbar
300
Temperaturbereich Minus bis Plus
Lagerung
-55 bis 70
Einsatz
-25 bis 50
Türme Typ
ST/ST
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
CQB2 (2. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
CQB2(2.BE)
Schmidt&Bender 1-8x24 PM II ShortDot CC
Das 1-8x24 ShortDot CC ist ein besonderes Highlight, da es mit dem patentierten CC-Modus (Close Combat) ein echtes Reflexvisier in einem Zielfernrohr integriert. Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. Der helle Rotpunkt in der zweiten Bildebene dient dann als wesentliche Zielmarke, während auf den größeren Vergrößerungen das feine CQB2-Absehen für die taktische und sportliche Anwendung zur Verfügung steht. Da das Zielfernrohr in erster Linie auf Halbautomaten zum Einsatz kommt, ist es kurz und leicht. Zudem sind die Verstelltürme für Höhe und Seite durch eine Arretierfunktion gegen unbeabsichtigtes Verstellen beim Transport gesichert.
Das 1-8x24 ShortDot CC ist ein besonderes Highlight, da es mit dem patentierten CC-Modus (Close Combat) ein echtes Reflexvisier in einem Zielfernrohr integriert. Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. Der helle Rotpunkt in der zweiten Bildebene dient dann als wesentliche Zielmarke, während auf den größeren Vergrößerungen das feine CQB2-Absehen für die taktische und sportliche Anwendung zur Verfügung steht. Da das Zielfernrohr in erster Linie auf Halbautomaten zum Einsatz kommt, ist es kurz und leicht. Zudem sind die Verstelltürme für Höhe und Seite durch eine Arretierfunktion gegen unbeabsichtigtes Verstellen beim Transport gesichert.
| Einheit | A | B | C | D | G | H | I | J | K | L |
| mm inch |
96,90 3,82 |
63,64 2,51 |
34,30 1,35 |
98,61 3,86 |
30,00 1,18 |
19,15 0,75 |
19,15 0,75 |
16,34 0,66 |
46,10 1,82 |
293,00 11,54 |
Technische Daten
Gewicht (g)
631
Länge (mm)
293
Mittelrohrdurchmesser (mm)
30
Vergrößerung
1-8x
Objektivdurchmesser (mm)
24
Sehfeld (m)
35.3 - 4.9
Austrittspupille (mm)
9.6 - 3.0
Augenabstand (mm)
90
Dämmerungszahl
4.9 - 13.9
Transmission
90
Bildebene
2
Dioptrienverstellung
-3 bis +2
Verstellung
ST LT / ST LT
Verstellwert / Klick
1cm
Verstellung Höhe (Turm)
102 cm/100m
Verstellung Seite (Turm)
± 51 cm /100m
Parallaxeausgleich
nein
Beleuchtung
ja, 11 Stufen
Wasserdicht mbar
300
Temperaturbereich Minus bis Plus
Lagerung
-55 bis 70
Einsatz
-25 bis 50
Türme Typ
ST/ST
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
CQB2 (2. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
CQB2(2.BE)
| Gewicht (g) | 631 |
| Länge (mm) | 293 |
| Mittelrohrdurchmesser (mm) | 30 |
| Vergrößerung | 1-8x |
| Objektivdurchmesser (mm) | 24 |
| Sehfeld (m) | 35.3 - 4.9 |
| Austrittspupille (mm) | 9.6 - 3.0 |
| Augenabstand (mm) | 90 |
| Dämmerungszahl | 4.9 - 13.9 |
| Transmission | 90 |
| Bildebene | 2 |
| Dioptrienverstellung | -3 bis +2 |
| Verstellung | ST LT / ST LT |
| Verstellwert / Klick | 1cm |
| Verstellung Höhe (Turm) | 102 cm/100m |
| Verstellung Seite (Turm) | ± 51 cm /100m |
| Parallaxeausgleich | nein |
| Beleuchtung | ja, 11 Stufen |
| Wasserdicht mbar | 300 |
| Temperaturbereich Minus bis Plus | |
| Lagerung | -55 bis 70 |
| Einsatz | -25 bis 50 |
| Türme Typ | ST/ST |
| cw/ccw | |
| Farben | Schwarz, RAL 8000 |
| Absehen | CQB2 (2. BE) |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
CQB2(2.BE)
