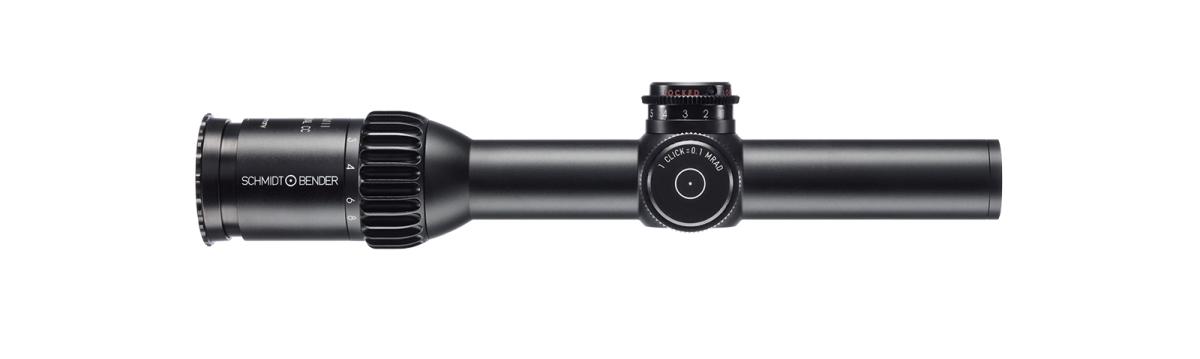

Schmidt&Bender 1-8x24 PM II ShortDot Dual CC
Beschreibung
Schmidt&Bender 1-8x24 PM II ShortDot Dual CC
Mit dem 1-8x24 PM II ShortDot Dual CC setzt Schmidt & Bender neue Maßstäbe und stellt zugleich den Gewinner der Bundeswehrausschreibung „Rüstsätze Patrouillenkonfiguration G28, Anteil Optik“ vor. Das kompakte 2-in-1-System kombiniert einen Rotpunkt in der zweiten Bildebene mit einem beleuchteten Absehen in der ersten. Dadurch werden die Vorteile eines Reflexvisiers mit denen eines konventionellen Zielfernrohres vereint. Eine zusätzliche Unterstützung erfährt der Schütze durch den einzigartigen und patentierten CC-Modus (Close Combat). Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. So entsteht ein ideales Produkt für Anwendungen im Bereich von kurzen bis hin zu mittleren Distanzen.
Abmaße
Einheit
A
B
C
D
E
F
G
H
K
L
mm
inch
100,3
3,95
61,0
2,40
39,7
1,56
94,0
3,70
21,3
0,84
2,3
0,09
30,0
1,18
50,0
1,97
20,1
0,79
293,0
11,54
Technische Daten
Länge (mm)
293
Gewicht (g)
625
Sehfeld m/100 m
35,3–4,9
Austrittspupille mm
9,8–3,0
Augenabstand mm
90
Dämmerungszahl
4,9-13,9
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
100 m fix (7 m im CC-Modus)
Farben
Schwarz, RAL 8000
Absehen
MDR (1. BE), MDR-T6 (1. BE)
kombiniert mit Rotpunkt in der zweiten Bildebene
Absehen

MDR(1.BE) MDR-T6(1.BE)
Schmidt&Bender 1-8x24 PM II ShortDot Dual CC
Mit dem 1-8x24 PM II ShortDot Dual CC setzt Schmidt & Bender neue Maßstäbe und stellt zugleich den Gewinner der Bundeswehrausschreibung „Rüstsätze Patrouillenkonfiguration G28, Anteil Optik“ vor. Das kompakte 2-in-1-System kombiniert einen Rotpunkt in der zweiten Bildebene mit einem beleuchteten Absehen in der ersten. Dadurch werden die Vorteile eines Reflexvisiers mit denen eines konventionellen Zielfernrohres vereint. Eine zusätzliche Unterstützung erfährt der Schütze durch den einzigartigen und patentierten CC-Modus (Close Combat). Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. So entsteht ein ideales Produkt für Anwendungen im Bereich von kurzen bis hin zu mittleren Distanzen.
Mit dem 1-8x24 PM II ShortDot Dual CC setzt Schmidt & Bender neue Maßstäbe und stellt zugleich den Gewinner der Bundeswehrausschreibung „Rüstsätze Patrouillenkonfiguration G28, Anteil Optik“ vor. Das kompakte 2-in-1-System kombiniert einen Rotpunkt in der zweiten Bildebene mit einem beleuchteten Absehen in der ersten. Dadurch werden die Vorteile eines Reflexvisiers mit denen eines konventionellen Zielfernrohres vereint. Eine zusätzliche Unterstützung erfährt der Schütze durch den einzigartigen und patentierten CC-Modus (Close Combat). Durch das leichte Drehen des Einstellrings für den Vergrößerungswechsel über den sanften Klick auf 1.1-fach hinaus auf „CC“, wird das System auf 1-facher Vergrößerung parallaxefrei auf nahe Entfernungen von ca. 7–10 m. So entsteht ein ideales Produkt für Anwendungen im Bereich von kurzen bis hin zu mittleren Distanzen.
| Einheit | A | B | C | D | E | F | G | H | K | L |
| mm inch |
100,3 3,95 |
61,0 2,40 |
39,7 1,56 |
94,0 3,70 |
21,3 0,84 |
2,3 0,09 |
30,0 1,18 |
50,0 1,97 |
20,1 0,79 |
293,0 11,54 |
Technische Daten
Länge (mm)
293
Gewicht (g)
625
Sehfeld m/100 m
35,3–4,9
Austrittspupille mm
9,8–3,0
Augenabstand mm
90
Dämmerungszahl
4,9-13,9
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
100 m fix (7 m im CC-Modus)
Farben
Schwarz, RAL 8000
Absehen
MDR (1. BE), MDR-T6 (1. BE)
kombiniert mit Rotpunkt in der zweiten Bildebene
Absehen

MDR(1.BE) MDR-T6(1.BE)
| Länge (mm) | 293 |
| Gewicht (g) | 625 |
| Sehfeld m/100 m | 35,3–4,9 |
| Austrittspupille mm | 9,8–3,0 |
| Augenabstand mm | 90 |
| Dämmerungszahl | 4,9-13,9 |
| Okularverstellbereich dptr. | -3/+2 |
| Parallaxeausgleich | 100 m fix (7 m im CC-Modus) |
| Farben | Schwarz, RAL 8000 |
| Absehen | MDR (1. BE), MDR-T6 (1. BE) kombiniert mit Rotpunkt in der zweiten Bildebene |

MDR(1.BE) MDR-T6(1.BE)
