Schmidt&Bender 3-20x50PMII/LP/MTC/LT
Beschreibung

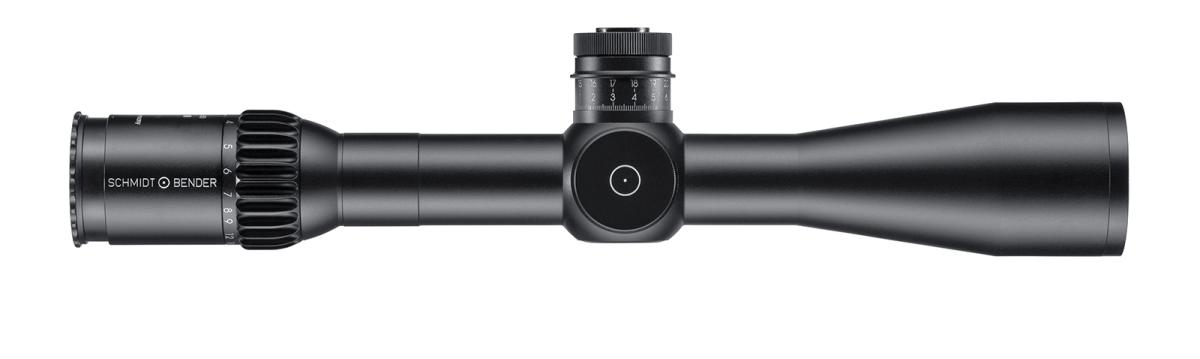

Schmidt&Bender 3-20x50PMII/LP/MTC/LT Zielfernrohr
Das 3-20x50 PM II/LP/MTC/LT wurde aufgrund des immer größer werdenden Einsatzspektrums entwickelt und ist im Einsatz bei der Bundeswehr. Ziel ist es, dem Anwender größtmögliche Flexibilität zu bieten. Die 3-20-fache Vergrößerung macht dieses Zielfernrohr universell auf einer Vielzahl von Waffen und Kalibern nutzbar. Der sehr umfangreiche Gesamtverstellbereich von 260 cm/100 m ermöglicht es dieses Zielfernrohr auch noch auf weite Distanzen einzusetzen. Die Höhen- und Seitentürme sind mit Locking-Funktionen und einem Double Turn mit fühlbarer zweiter Ebene versehen. Dieses System verhindert eine ungewollte Verstellung der Höhen- und Seitentürme. Durch den fühlbaren Double Turn und der fühlbaren 10er Rastung (MTC=More Tactile Clicks-Funktion) sollen stressbedingte Fehlbedienungen gemindert und vermieden werden. Das Zielfernrohr verfügt zudem über einen Parallaxenausgleich von 25 m bis unendlich und das Absehen kann auf Wunsch in der ersten oder zweiten Bildebene eingebaut werden.
Abmaße
Einheit
A
B
C
D
E
F
G
H
I
J
K
L
N
R
mm
inch
98,38
3.87
28,42
1.12
51,72
2.04
45,96
1.81
160,52
6.32
57
2.24
34
1.34
37,1
1.46
33,90
1.33
20,20
0.79
50
1.97
385
15.16
20,90
0.90
6,5
0.26
Technische Daten
Sehfeld auf 100 m
13m - 2,1m
Austrittspupille
11,4mm - 2,5mm
Augenabstand
90mm
Dämmerungszahl
10,1-31,6
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
25 m - ∞
Gewicht
920g
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), MDR (1. BE), H59 (1. BE), Tremor3 (1. BE)
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
¼ MOA
0 bis 64 MOA
± 14 MOA
ccw
x
0,1 mrad
0 bis 26 mrad
± 6 mrad
ccw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
Schmidt&Bender 3-20x50PMII/LP/MTC/LT Zielfernrohr
Das 3-20x50 PM II/LP/MTC/LT wurde aufgrund des immer größer werdenden Einsatzspektrums entwickelt und ist im Einsatz bei der Bundeswehr. Ziel ist es, dem Anwender größtmögliche Flexibilität zu bieten. Die 3-20-fache Vergrößerung macht dieses Zielfernrohr universell auf einer Vielzahl von Waffen und Kalibern nutzbar. Der sehr umfangreiche Gesamtverstellbereich von 260 cm/100 m ermöglicht es dieses Zielfernrohr auch noch auf weite Distanzen einzusetzen. Die Höhen- und Seitentürme sind mit Locking-Funktionen und einem Double Turn mit fühlbarer zweiter Ebene versehen. Dieses System verhindert eine ungewollte Verstellung der Höhen- und Seitentürme. Durch den fühlbaren Double Turn und der fühlbaren 10er Rastung (MTC=More Tactile Clicks-Funktion) sollen stressbedingte Fehlbedienungen gemindert und vermieden werden. Das Zielfernrohr verfügt zudem über einen Parallaxenausgleich von 25 m bis unendlich und das Absehen kann auf Wunsch in der ersten oder zweiten Bildebene eingebaut werden.
Das 3-20x50 PM II/LP/MTC/LT wurde aufgrund des immer größer werdenden Einsatzspektrums entwickelt und ist im Einsatz bei der Bundeswehr. Ziel ist es, dem Anwender größtmögliche Flexibilität zu bieten. Die 3-20-fache Vergrößerung macht dieses Zielfernrohr universell auf einer Vielzahl von Waffen und Kalibern nutzbar. Der sehr umfangreiche Gesamtverstellbereich von 260 cm/100 m ermöglicht es dieses Zielfernrohr auch noch auf weite Distanzen einzusetzen. Die Höhen- und Seitentürme sind mit Locking-Funktionen und einem Double Turn mit fühlbarer zweiter Ebene versehen. Dieses System verhindert eine ungewollte Verstellung der Höhen- und Seitentürme. Durch den fühlbaren Double Turn und der fühlbaren 10er Rastung (MTC=More Tactile Clicks-Funktion) sollen stressbedingte Fehlbedienungen gemindert und vermieden werden. Das Zielfernrohr verfügt zudem über einen Parallaxenausgleich von 25 m bis unendlich und das Absehen kann auf Wunsch in der ersten oder zweiten Bildebene eingebaut werden.
| Einheit | A | B | C | D | E | F | G | H | I | J | K | L | N | R |
| mm inch |
98,38 3.87 |
28,42 1.12 |
51,72 2.04 |
45,96 1.81 |
160,52 6.32 |
57 2.24 |
34 1.34 |
37,1 1.46 |
33,90 1.33 |
20,20 0.79 |
50 1.97 |
385 15.16 |
20,90 0.90 |
6,5 0.26 |
Technische Daten
Sehfeld auf 100 m
13m - 2,1m
Austrittspupille
11,4mm - 2,5mm
Augenabstand
90mm
Dämmerungszahl
10,1-31,6
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
25 m - ∞
Gewicht
920g
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), MDR (1. BE), H59 (1. BE), Tremor3 (1. BE)
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
¼ MOA
0 bis 64 MOA
± 14 MOA
ccw
x
0,1 mrad
0 bis 26 mrad
± 6 mrad
ccw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
| Sehfeld auf 100 m | 13m - 2,1m |
| Austrittspupille | 11,4mm - 2,5mm |
| Augenabstand | 90mm |
| Dämmerungszahl | 10,1-31,6 |
| Transmission | 90 % |
| Okularverstellbereich dptr. | -3/+2 |
| Parallaxeausgleich | 25 m - ∞ |
| Gewicht | 920g |
| Farben | Schwarz, RAL 8000 |
| Absehen | P4FL (1. BE), MDR (1. BE), H59 (1. BE), Tremor3 (1. BE) |
| Klickrastung | Höhe | Seite | Stellrichtung | Single Turn | Double Turn |
| ¼ MOA | 0 bis 64 MOA | ± 14 MOA | ccw | x | |
| 0,1 mrad | 0 bis 26 mrad | ± 6 mrad | ccw | x |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
| P4FL (1. BE) | H59 (1. BE) | Tremor3 (1. BE) |
