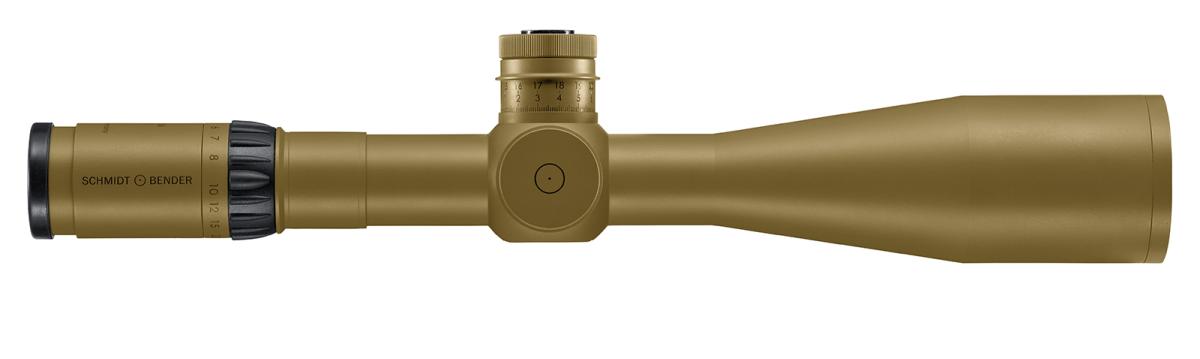

Schmidt&Bender 5-25x56 PMII/LP/MTC/LT Zielfernrohr
Mit beleuchtetem Absehen, Parallaxenverstellturm, More Tactile Clicks- und Arretierungsfunktion
Das 5-25x56 PM II ist das populärste Zielfernohr von Schmidt & Bender und hat sich weltweit im behördlichen Einsatz bewährt. Es ist ein universell einsetzbares Zielfernrohr mit bester optischer Qualität, einem idealen Vergrößerungsbereich sowie einem extrem umfangreichen Gesamtverstellbereich. Aus diesem Grund erfreut es sich insbesondere bei Sportschützen größter Beliebtheit. Das Zielfernrohr ist mit Parallaxenausgleich und Leuchtabsehen ausgestattet.
Das 5-25x56 PM II/LP/MTC/LT verfügt über einen MTC/LT-Turm (More Tactile Clicks /Locking Turret) und einen fühlbaren Umdrehungsindikator, der beim Übergang in die zweite Umdrehung auf dem Turm sicht- und fühlbar wird. Zusätzlich ist er optional mit der More Tactile Clicks-Funktion ausgestattet. Bei diesem Mechanismus ist jeder zehnte Klick stärker fühlbar. Der Arretiermechanismus wird durch Hochziehen des äußeren Ringes gelöst und durch Herunterdrücken wieder fixiert. In diesem Zustand wird der rote Schriftzug „LOCKED“ sichtbar. Der präzise Parallaxenausgleich ist von 10 m bis unendlich einstellbar und kann mit einer Vielzahl von Absehen in der ersten oder zweiten Bildebene geliefert werden.
Abmaße
Einheit
A
B
C
D
E
F
G
K
L
mm
inch
118,0
4.65
44,6
1.76
38,5
1.52
92,2
3.63
72,5
2.85
62,0
2.44
34,0
1.34
42,5
1.67
410,0
16.14
Technische Daten
Sehfeld m/100 m
5,3 - 1,5
Austrittspupille mm
10,95 - 2,28
Augenabstand mm
90
Dämmerungszahl
14,1 - 37,4
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
10 m - ∞
Gewicht (g)
< 1200
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE)
Arretierung
Verstelltürme
ja
Zero Click
Seitenturm
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
0,1 mrad
0 - 26 mrad
± 6 mrad
cw
x
0,1 mrad
0 - 26 mrad
± 6 mrad
ccw
x
¼ MOA
0 - 64 MOA<
± 14 MOA
cw
x
¼ MOA
0 - 64 MOA<
± 14 MOA
ccw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
Mit beleuchtetem Absehen, Parallaxenverstellturm, More Tactile Clicks- und Arretierungsfunktion
Das 5-25x56 PM II ist das populärste Zielfernohr von Schmidt & Bender und hat sich weltweit im behördlichen Einsatz bewährt. Es ist ein universell einsetzbares Zielfernrohr mit bester optischer Qualität, einem idealen Vergrößerungsbereich sowie einem extrem umfangreichen Gesamtverstellbereich. Aus diesem Grund erfreut es sich insbesondere bei Sportschützen größter Beliebtheit. Das Zielfernrohr ist mit Parallaxenausgleich und Leuchtabsehen ausgestattet.
Das 5-25x56 PM II/LP/MTC/LT verfügt über einen MTC/LT-Turm (More Tactile Clicks /Locking Turret) und einen fühlbaren Umdrehungsindikator, der beim Übergang in die zweite Umdrehung auf dem Turm sicht- und fühlbar wird. Zusätzlich ist er optional mit der More Tactile Clicks-Funktion ausgestattet. Bei diesem Mechanismus ist jeder zehnte Klick stärker fühlbar. Der Arretiermechanismus wird durch Hochziehen des äußeren Ringes gelöst und durch Herunterdrücken wieder fixiert. In diesem Zustand wird der rote Schriftzug „LOCKED“ sichtbar. Der präzise Parallaxenausgleich ist von 10 m bis unendlich einstellbar und kann mit einer Vielzahl von Absehen in der ersten oder zweiten Bildebene geliefert werden.
| Einheit | A | B | C | D | E | F | G | K | L |
| mm inch |
118,0 4.65 |
44,6 1.76 |
38,5 1.52 |
92,2 3.63 |
72,5 2.85 |
62,0 2.44 |
34,0 1.34 |
42,5 1.67 |
410,0 16.14 |
Technische Daten
Sehfeld m/100 m
5,3 - 1,5
Austrittspupille mm
10,95 - 2,28
Augenabstand mm
90
Dämmerungszahl
14,1 - 37,4
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
10 m - ∞
Gewicht (g)
< 1200
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE)
Arretierung
Verstelltürme
ja
Zero Click
Seitenturm
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
0,1 mrad
0 - 26 mrad
± 6 mrad
cw
x
0,1 mrad
0 - 26 mrad
± 6 mrad
ccw
x
¼ MOA
0 - 64 MOA<
± 14 MOA
cw
x
¼ MOA
0 - 64 MOA<
± 14 MOA
ccw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
| Sehfeld m/100 m | 5,3 - 1,5 |
| Austrittspupille mm | 10,95 - 2,28 |
| Augenabstand mm | 90 |
| Dämmerungszahl | 14,1 - 37,4 |
| Transmission | 90 % |
| Okularverstellbereich dptr. | -3/+2 |
| Parallaxeausgleich | 10 m - ∞ |
| Gewicht (g) | < 1200 |
| Farben | Schwarz, RAL 8000 |
| Absehen | P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE) |
| Arretierung Verstelltürme |
ja |
| Zero Click | Seitenturm |
| Klickrastung | Höhe | Seite | Stellrichtung | Single Turn | Double Turn |
| 0,1 mrad | 0 - 26 mrad | ± 6 mrad | cw | x | |
| 0,1 mrad | 0 - 26 mrad | ± 6 mrad | ccw | x | |
| ¼ MOA | 0 - 64 MOA< | ± 14 MOA | cw | x | |
| ¼ MOA | 0 - 64 MOA< | ± 14 MOA | ccw | x |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
| P4FL (1. BE) | Gen II XR (1. BE) | MSR2 (1. BE) |
| LRR-MIL (1. BE) | GR²ID (1. BE) | H59 (1. BE) |
| Tremor3 (1. BE) | P4FL (2. BE) |
