Beschreibung

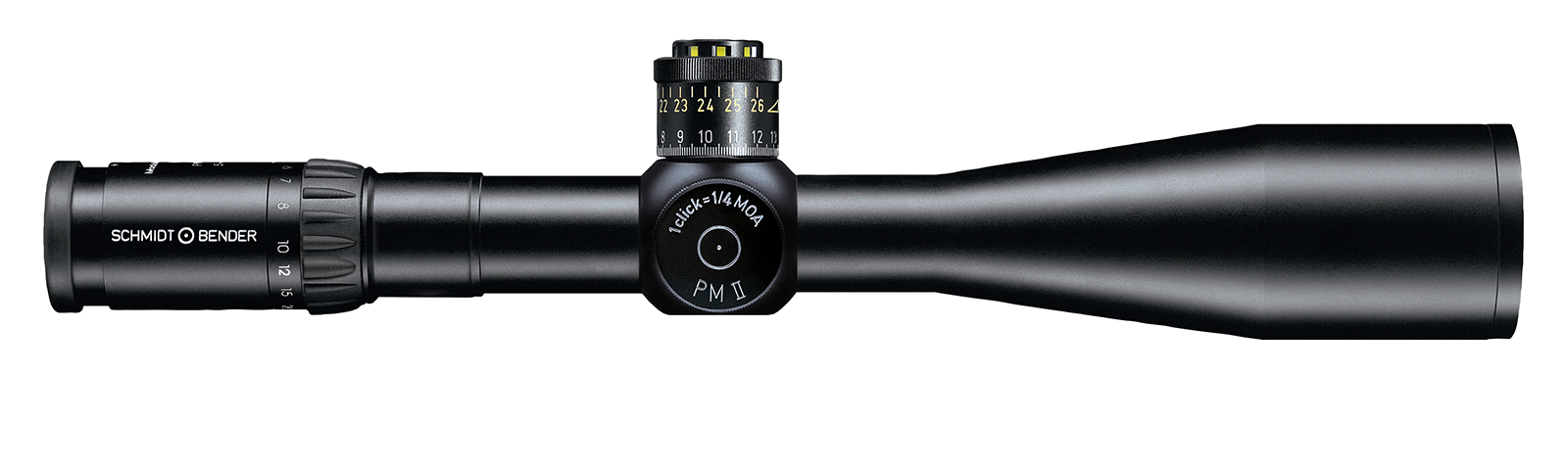

Schmidt&Bender 5-25x56 PMII/LP Zielfernrohr
Mit beleuchtetem Absehen und Parallaxenverstellturm
Das 5-25x56 PM II ist das populärste Zielfernohr von Schmidt & Bender und hat sich weltweit im behördlichen Einsatz bewährt. Es ist ein universell einsetzbares Zielfernrohr mit bester optischer Qualität, einem idealen Vergrößerungsbereich sowie einem extrem umfangreichen Gesamtverstellbereich. Aus diesem Grund erfreut es sich insbesondere bei Sportschützen größter Beliebtheit. Das Zielfernrohr ist mit Parallaxenausgleich, Leuchtabsehen und zwei Umdrehungen der Höhenschnellverstellung (Double Turn) ausgestattet.
Das 5-25x56 PM II/LP verfügt über einen sog. Double Turn Turm, der über zwei Umdrehungen verfügt und dadurch genügend Verstellweg für Schüsse auf große Distanzen bereitstellt. Der Übergang in die zweite Umdrehung wird im Sichtfenster des Umdrehungsindikators durch das Wechseln von schwarz auf gelb angezeigt. Der präzise Parallaxenausgleich ist von 10 m bis unendlich einstellbar und kann mit einer Vielzahl von Absehen in der ersten oder zweiten Bildebene geliefert werden.
Abmaße
Einheit
A
B
C
D
E
F
G
K
L
mm
inch
123,5
4.85
44,5
1.74
38,0
1.50
92,5
3.63
72,5
2.84
62,0
2.44
34,0
1.34
43,0
1.69
416,5
16.38
Technische Daten
Sehfeld m/100 m
5,3 - 1,5
Austrittspupille mm
10,95 - 2,28
Augenabstand mm
90
Dämmerungszahl
14,1 - 37,4
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
10 m - ∞
Gewicht g
1080
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE)
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
0,1 mrad
0 bis 26 mrad
± 6 mrad
ccw
x
0,1 mrad
0 bis 26 mrad
± 6 mrad
cw
x
¼ MOA
0 bis 65 MOA
± 16 MOA
cw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
Mit beleuchtetem Absehen und Parallaxenverstellturm
Das 5-25x56 PM II ist das populärste Zielfernohr von Schmidt & Bender und hat sich weltweit im behördlichen Einsatz bewährt. Es ist ein universell einsetzbares Zielfernrohr mit bester optischer Qualität, einem idealen Vergrößerungsbereich sowie einem extrem umfangreichen Gesamtverstellbereich. Aus diesem Grund erfreut es sich insbesondere bei Sportschützen größter Beliebtheit. Das Zielfernrohr ist mit Parallaxenausgleich, Leuchtabsehen und zwei Umdrehungen der Höhenschnellverstellung (Double Turn) ausgestattet.
Das 5-25x56 PM II/LP verfügt über einen sog. Double Turn Turm, der über zwei Umdrehungen verfügt und dadurch genügend Verstellweg für Schüsse auf große Distanzen bereitstellt. Der Übergang in die zweite Umdrehung wird im Sichtfenster des Umdrehungsindikators durch das Wechseln von schwarz auf gelb angezeigt. Der präzise Parallaxenausgleich ist von 10 m bis unendlich einstellbar und kann mit einer Vielzahl von Absehen in der ersten oder zweiten Bildebene geliefert werden.
| Einheit | A | B | C | D | E | F | G | K | L |
| mm inch |
123,5 4.85 |
44,5 1.74 |
38,0 1.50 |
92,5 3.63 |
72,5 2.84 |
62,0 2.44 |
34,0 1.34 |
43,0 1.69 |
416,5 16.38 |
Technische Daten
Sehfeld m/100 m
5,3 - 1,5
Austrittspupille mm
10,95 - 2,28
Augenabstand mm
90
Dämmerungszahl
14,1 - 37,4
Transmission
90 %
Okularverstellbereich dptr.
-3/+2
Parallaxeausgleich
10 m - ∞
Gewicht g
1080
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE)
Stellkappen für die Schnellverstellung
Klickrastung
Höhe
Seite
Stellrichtung
Single Turn
Double Turn
0,1 mrad
0 bis 26 mrad
± 6 mrad
ccw
x
0,1 mrad
0 bis 26 mrad
± 6 mrad
cw
x
¼ MOA
0 bis 65 MOA
± 16 MOA
cw
x
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
| Sehfeld m/100 m | 5,3 - 1,5 |
| Austrittspupille mm | 10,95 - 2,28 |
| Augenabstand mm | 90 |
| Dämmerungszahl | 14,1 - 37,4 |
| Transmission | 90 % |
| Okularverstellbereich dptr. | -3/+2 |
| Parallaxeausgleich | 10 m - ∞ |
| Gewicht g | 1080 |
| Farben | Schwarz, RAL 8000 |
| Absehen | P4FL (1. BE), Gen II XR (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), H59 (1. BE), Tremor3 (1. BE), P4FL (2. BE) |
| Klickrastung | Höhe | Seite | Stellrichtung | Single Turn | Double Turn |
| 0,1 mrad | 0 bis 26 mrad | ± 6 mrad | ccw | x | |
| 0,1 mrad | 0 bis 26 mrad | ± 6 mrad | cw | x | |
| ¼ MOA | 0 bis 65 MOA | ± 16 MOA | cw | x |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
Gen II XR (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
H59 (1. BE)
Tremor3 (1. BE)
P4FL (2. BE)
| P4FL (1. BE) | Gen II XR (1. BE) | MSR2 (1. BE) |
| LRR-MIL (1. BE) | GR²ID (1. BE) | H59 (1. BE) |
| Tremor3 (1. BE) | P4FL (2. BE) |
