Schmidt&Bender 5-45x56 PMIIHigh Power
Beschreibung

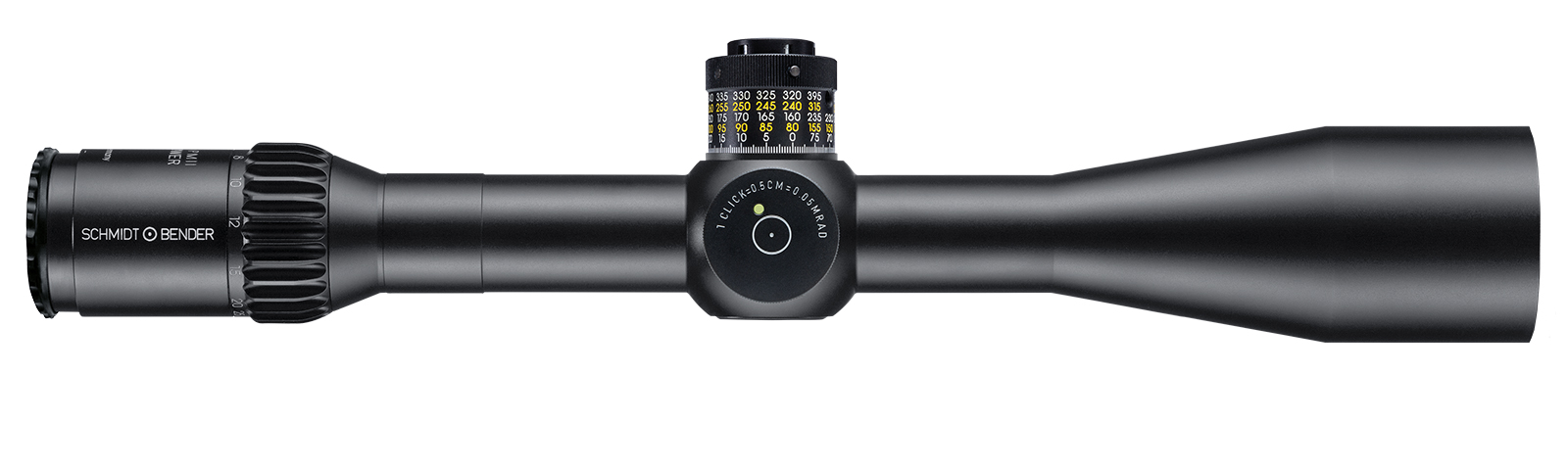

Schmidt&Bender 5-45x56 PMIIHigh Power Zielfernrohr
Die Geschichte zur Entwicklung der High Power-Linie ist fast so ungewöhnlich wie die Zielfernrohre selbst. Als die USSOCOM eine neue Zieloptik für den Schuss auf extreme Distanzen suchte, lieferte Schmidt & Bender die perfekte Lösung – ein Zielfernrohr mit 9-fach Zoom sollte es werden und wurde es. Das 5-45x56 PM II High Power ist die jüngste Ergänzung der High Power-Linie und ein Gigant unter den Long-Range-Zielfernrohren. Durch den außergewöhnlichen Vergrößerungsbereich ist dieses Zielfernrohr ideal für das Ultra Long-Range-Schießen, wie beispielsweise ELR (Extreme Long-Range) und KO2M (King of 2 Miles).
Abmaße
Einheit
A
B
C
D
E
F
G
H
I
J
K
L
M
R
mm
inch
100,42
3,954
29,66
1,168
57,34
2,258
49,75
1,959
197,09
7,759
62
2,441
34
1,339
23
0,906
23,93
0,942
23,93
0,942
47,20
1,858
434
17,09
22,38
0,881
7,3
0,29
Technische Daten
Gewicht (g)
1106
Länge (mm)
434
Mittelrohrdurchmesser (mm)
34
Vergrößerung
5.0–45.0x
Objektivdurchmesser (mm)
56
Sehfeld (m)
7.8–0.9
Austrittspupille (mm)
8.8–1.2
Augenabstand (mm)
90
Dämmerungszahl
16.7–50.2
Dioptrienverstellung
–3 bis +2
Bildebene
1
Parallaxenausgleich
30 m bis ∞
Beleuchtung
ja
Verstellung
DT MTC LT / ST ZC CT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
272 cm/100m | 66 MOA/100m
Verstellung Seite (Turm)
±60 cm/100 | ±15 MOA/100m
Verstellung
DT II MTC LT / ST II ZC LT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
26.5 mrad | 75.5 MOA
Verstellung Seite (Turm)
±6 mrad | ±18 MOA
Verstellung
DT II+ MTC LT / ST II ZC LT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
26.5 mrad | 75.5 MOA
Verstellung Seite (Turm)
±6 mrad | ±18 MOA
Verstellung
MT II MTC LT / DT II+ ZC LT
Verstellwert/Klick
0.5 cm/100 m | ⅛ MOA
Verstellung Höhe (Turm)
295 cm/100 m | 99 MOA
Verstellung Seite (Turm)
±65 cm/100 m | ±19.5 MOA
Wasserdicht mbar
300
Temperaturbereich Minus bis Plus
Lagerung
–55 bis +70 °C
Einsatz
–40 bis +60 °C
Türme Typ
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), Tremor3 (1. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
Tremor3 (1. BE)
Schmidt&Bender 5-45x56 PMIIHigh Power Zielfernrohr
Die Geschichte zur Entwicklung der High Power-Linie ist fast so ungewöhnlich wie die Zielfernrohre selbst. Als die USSOCOM eine neue Zieloptik für den Schuss auf extreme Distanzen suchte, lieferte Schmidt & Bender die perfekte Lösung – ein Zielfernrohr mit 9-fach Zoom sollte es werden und wurde es. Das 5-45x56 PM II High Power ist die jüngste Ergänzung der High Power-Linie und ein Gigant unter den Long-Range-Zielfernrohren. Durch den außergewöhnlichen Vergrößerungsbereich ist dieses Zielfernrohr ideal für das Ultra Long-Range-Schießen, wie beispielsweise ELR (Extreme Long-Range) und KO2M (King of 2 Miles).
Die Geschichte zur Entwicklung der High Power-Linie ist fast so ungewöhnlich wie die Zielfernrohre selbst. Als die USSOCOM eine neue Zieloptik für den Schuss auf extreme Distanzen suchte, lieferte Schmidt & Bender die perfekte Lösung – ein Zielfernrohr mit 9-fach Zoom sollte es werden und wurde es. Das 5-45x56 PM II High Power ist die jüngste Ergänzung der High Power-Linie und ein Gigant unter den Long-Range-Zielfernrohren. Durch den außergewöhnlichen Vergrößerungsbereich ist dieses Zielfernrohr ideal für das Ultra Long-Range-Schießen, wie beispielsweise ELR (Extreme Long-Range) und KO2M (King of 2 Miles).
| Einheit | A | B | C | D | E | F | G | H | I | J | K | L | M | R |
| mm inch |
100,42 3,954 |
29,66 1,168 |
57,34 2,258 |
49,75 1,959 |
197,09 7,759 |
62 2,441 |
34 1,339 |
23 0,906 |
23,93 0,942 |
23,93 0,942 |
47,20 1,858 |
434 17,09 |
22,38 0,881 |
7,3 0,29 |
Technische Daten
Gewicht (g)
1106
Länge (mm)
434
Mittelrohrdurchmesser (mm)
34
Vergrößerung
5.0–45.0x
Objektivdurchmesser (mm)
56
Sehfeld (m)
7.8–0.9
Austrittspupille (mm)
8.8–1.2
Augenabstand (mm)
90
Dämmerungszahl
16.7–50.2
Dioptrienverstellung
–3 bis +2
Bildebene
1
Parallaxenausgleich
30 m bis ∞
Beleuchtung
ja
Verstellung
DT MTC LT / ST ZC CT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
272 cm/100m | 66 MOA/100m
Verstellung Seite (Turm)
±60 cm/100 | ±15 MOA/100m
Verstellung
DT II MTC LT / ST II ZC LT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
26.5 mrad | 75.5 MOA
Verstellung Seite (Turm)
±6 mrad | ±18 MOA
Verstellung
DT II+ MTC LT / ST II ZC LT
Verstellwert/Klick
0.1 mrad | ¼ MOA
Verstellung Höhe (Turm)
26.5 mrad | 75.5 MOA
Verstellung Seite (Turm)
±6 mrad | ±18 MOA
Verstellung
MT II MTC LT / DT II+ ZC LT
Verstellwert/Klick
0.5 cm/100 m | ⅛ MOA
Verstellung Höhe (Turm)
295 cm/100 m | 99 MOA
Verstellung Seite (Turm)
±65 cm/100 m | ±19.5 MOA
Wasserdicht mbar
300
Temperaturbereich Minus bis Plus
Lagerung
–55 bis +70 °C
Einsatz
–40 bis +60 °C
Türme Typ
cw/ccw
Farben
Schwarz, RAL 8000
Absehen
P4FL (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), Tremor3 (1. BE)
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
Absehen
P4FL (1. BE)
MSR2 (1. BE)
LRR-MIL (1. BE)
GR²ID (1. BE)
Tremor3 (1. BE)
| Gewicht (g) | 1106 |
| Länge (mm) | 434 |
| Mittelrohrdurchmesser (mm) | 34 |
| Vergrößerung | 5.0–45.0x |
| Objektivdurchmesser (mm) | 56 |
| Sehfeld (m) | 7.8–0.9 |
| Austrittspupille (mm) | 8.8–1.2 |
| Augenabstand (mm) | 90 |
| Dämmerungszahl | 16.7–50.2 |
| Dioptrienverstellung | –3 bis +2 |
| Bildebene | 1 |
| Parallaxenausgleich | 30 m bis ∞ |
| Beleuchtung | ja |
| Verstellung | DT MTC LT / ST ZC CT |
| Verstellwert/Klick | 0.1 mrad | ¼ MOA |
| Verstellung Höhe (Turm) | 272 cm/100m | 66 MOA/100m |
| Verstellung Seite (Turm) | ±60 cm/100 | ±15 MOA/100m |
| Verstellung | DT II MTC LT / ST II ZC LT |
| Verstellwert/Klick | 0.1 mrad | ¼ MOA |
| Verstellung Höhe (Turm) | 26.5 mrad | 75.5 MOA |
| Verstellung Seite (Turm) | ±6 mrad | ±18 MOA |
| Verstellung | DT II+ MTC LT / ST II ZC LT |
| Verstellwert/Klick | 0.1 mrad | ¼ MOA |
| Verstellung Höhe (Turm) | 26.5 mrad | 75.5 MOA |
| Verstellung Seite (Turm) | ±6 mrad | ±18 MOA |
| Verstellung | MT II MTC LT / DT II+ ZC LT |
| Verstellwert/Klick | 0.5 cm/100 m | ⅛ MOA |
| Verstellung Höhe (Turm) | 295 cm/100 m | 99 MOA |
| Verstellung Seite (Turm) | ±65 cm/100 m | ±19.5 MOA |
| Wasserdicht mbar | 300 |
| Temperaturbereich Minus bis Plus | |
| Lagerung | –55 bis +70 °C |
| Einsatz | –40 bis +60 °C |
| Türme Typ | cw/ccw |
| Farben | Schwarz, RAL 8000 |
| Absehen | P4FL (1. BE), MSR2 (1. BE), LRR-MIL (1. BE), GR²ID (1. BE), Tremor3 (1. BE) |
cw = clock wise (im Uhrzeigersinn)
ccw = counter clock wise (entgegen dem Uhrzeigersinn)
| P4FL (1. BE) | MSR2 (1. BE) | LRR-MIL (1. BE) |
| GR²ID (1. BE) | Tremor3 (1. BE) |
